Clase I
conexiones de 2½" (65 mm) para uso de bomberos y personal entrenado en caudales altos.
Hidrantes contra incendio · NFPA 14 Hidrantes contra incendios
Hidrantes contra incendios
red de hidrantes y gabinetes NFPA 14.
Un hidrante contra incendio es una toma de agua conectada a una red presurizada que permite a la brigada o a los bomberos conectar una manguera y combatir un incendio con un flujo de agua continuo. Es parte del sistema contra incendio del edificio junto con los rociadores, la bomba y la detección: el extintor controla un conato; el hidrante da el caudal para atacar un fuego ya desarrollado.
NFPA 14
¿Qué es un hidrante y cómo funciona el sistema de hidrantes?
Los sistemas de hidrantes toman agua de una red de abastecimiento: una cisterna exclusiva para incendio o la red municipal. Una bomba contra incendio eleva la presión y una bomba jockey la mantiene en reposo. Al abrir la válvula del hidrante, la presión baja, arranca la bomba principal y el agua llega a la manguera con la presión y el caudal de diseño. La toma siamesa en fachada permite que el cuerpo de bomberos inyecte agua a la red desde su equipo.
Tipos de hidrantes contra incendios
En regiones con temperatura bajo cero conviene la columna seca: el agua retenida en una columna húmeda puede congelarse y causar daño en la válvula.
| Tipo | Dónde se usa | Característica |
|---|---|---|
| Hidrantes de pared en gabinete | Interior de edificios, naves y plantas | Manguera, válvula de ángulo y pitón listos para la brigada |
| Columna húmeda exterior | Patios, estacionamientos y perímetro industrial | Agua permanente en el cuerpo; respuesta inmediata |
| Columna seca | Zonas con heladas o redes que deben mantenerse vacías | El agua queda bajo tierra, en la arqueta o bajo el nivel de congelación; la columna se drena al cerrar |
| Toma siamesa | Fachada del edificio | Conexión para que los bomberos alimenten la red |
| Hidrante urbano | Vía pública | Operado por el organismo de agua y los bomberos |
Clases de sistemas de hidrantes según NFPA 14
Clase II
conexiones de 1½" (38 mm) con manguera para uso de los ocupantes o de la brigada.
Clase III
combina ambas conexiones en el mismo sistema.
Presión y caudal de un hidrante contra incendio
NFPA 14 pide una presión residual mínima de 100 psi (unos 690 kPa) en la salida de 2½" hidráulicamente más remota y de 65 psi (unos 450 kPa) en la conexión de 1½" más remota, con el caudal de diseño fluyendo. Esos valores definen el tamaño de la tubería, de la bomba y de la cisterna; por eso la red se calcula antes de comprar equipo.
Gabinetes contra incendio tipo I y tipo II
Cada gabinete debe tener señalización visible, acceso libre y la manguera conectada lista para usarse.
Gabinete tipo I
manguera de 38 mm × 30 m, válvula de ángulo, pitón y espacio para extintor.
Gabinete tipo II
manguera de 25 mm × 20 m para áreas pequeñas y oficinas.
Norma y normativas aplicables en México
La NOM-002-STPS-2010 obliga a los centros de trabajo a contar con equipo contra incendio acorde a su riesgo de incendio y a mantenerlo en condiciones de operación; en riesgo alto exige además sistemas fijos. El diseño de la red se toma de NFPA 14 (hidrantes y montantes), NFPA 24 (red privada de abastecimiento) y NFPA 20 (bombas). La inspección, prueba y mantenimiento sigue NFPA 25. Protección civil local y la aseguradora suelen pedir la memoria de cálculo y las pruebas.
¿Cuándo es obligatorio un hidrante y dónde se instalan?
Los hidrantes se exigen en inmuebles de riesgo alto, naves industriales, centros comerciales, hospitales, hoteles y edificios altos, según el reglamento de construcción municipal y el dictamen de protección civil. Se instalan en rutas de evacuación, cerca de escaleras y accesos, a una altura cómoda para operar la válvula, y de modo que la manguera alcance toda el área protegida.
Instalación, verificación y mantenimiento de hidrantes
-
Cálculo hidráulico: caudal, presión y reserva de agua.
-
Instalación de tubería, válvulas, gabinetes y toma siamesa.
-
Prueba hidrostática de la red antes de ponerla en servicio.
-
Prueba de flujo para comprobar presión y caudal en la salida más remota.
-
Inspección y mantenimiento periódico conforme a NFPA 25: fugas, conexiones, tuerca y llave de operación, empaques y estado de la manguera.
Diferencia entre hidrante y boca de incendio equipada (BIE)
La BIE es el término que usa la normativa española (RIPCI) para el gabinete con manguera listo para los ocupantes. En México el equivalente es el gabinete contra incendio de pared. El hidrante exterior o la conexión de 2½" están pensados para caudales mayores y para uso de bomberos.
4 familias · un distribuidor Portafolio de hidrantes contra incendio
Portafolio de hidrantes contra incendio
por tipo de riesgo.
NOM-002-STPS · NFPA 14

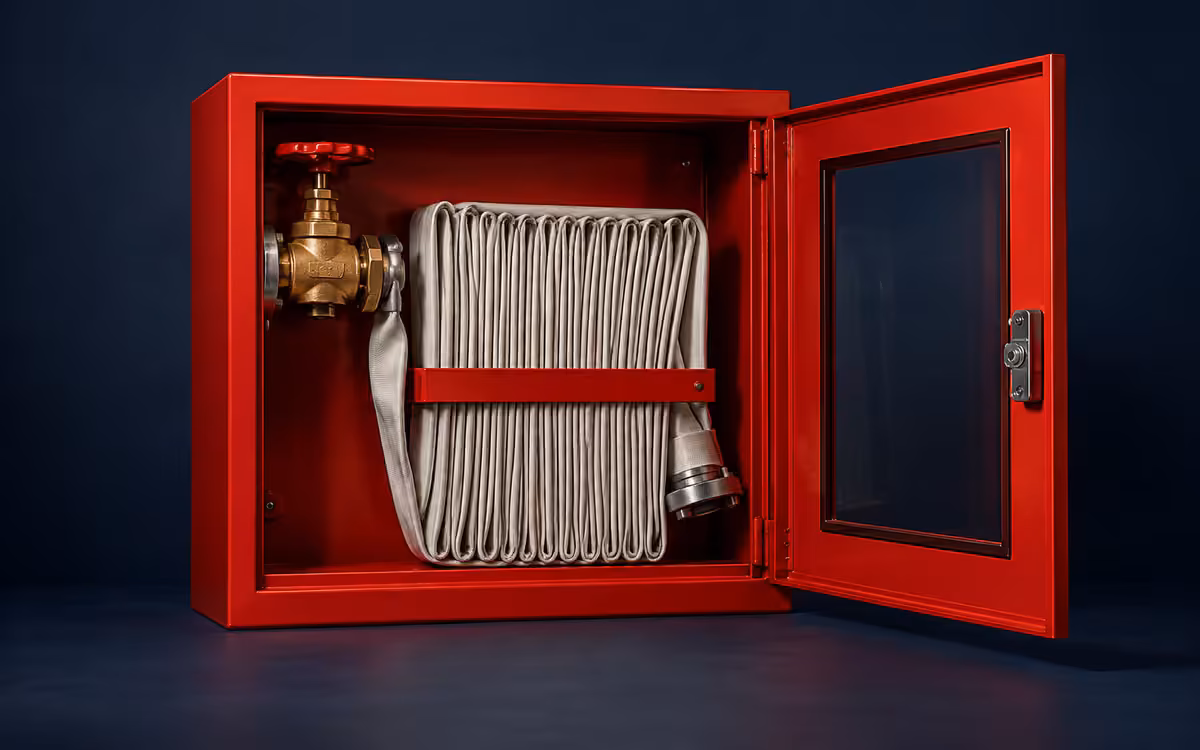

Gabinete Contra Incendio Tipo I — Red de Mangueras
gabinete-ci-tipo-i-30m
Gabinete de conexión de manguera para una red interior, definido por el diseño del sistema conforme a NFPA 14 y NOM-002-STPS-2010.
Tecnología
Manguera de incendio de 38 mm × 30 m lista para conectar en el gabinete
NOM-002-STPS · NFPA 14
Gabinete Contra Incendio Tipo II — Red de Mangueras
gabinete-ci-tipo-ii-20m
Gabinete de conexión de manguera para red interior, a configurar por proyecto conforme a NFPA 14 y NOM-002-STPS-2010.
Tecnología
Manguera plana 25mm × 20m enrollable — instalación compacta en gabinete encastrado sin obstruir pasillo
NFPA 20 · UL Listed · FM Approved

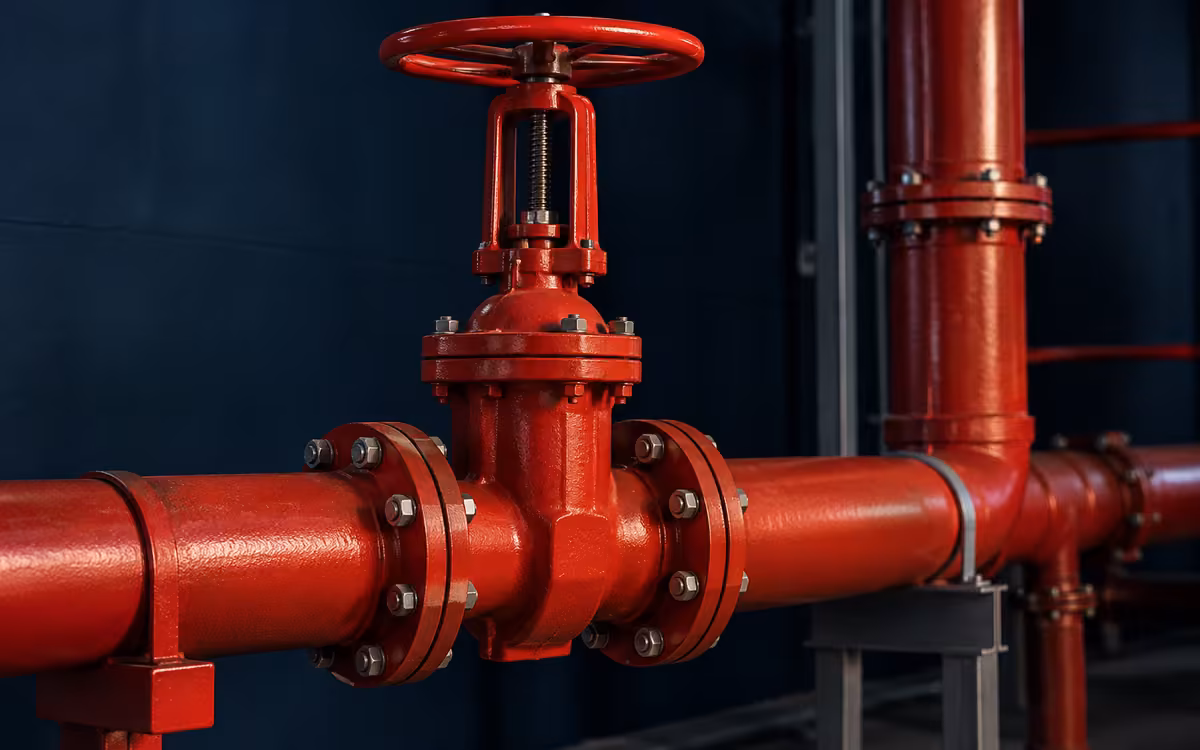

Válvula OS&Y — Control de Red Contra Incendio
valvula-osy-nfpa-20
Válvula de control OS&Y para red contra incendio; tamaño, listado, supervisión y accesorios dependen del fabricante y diseño aprobado.
Tecnología
Vástago exterior visible — el inspector comprueba el estado abierto/cerrado a distancia sin herramienta
NFPA 20 · UL Listed

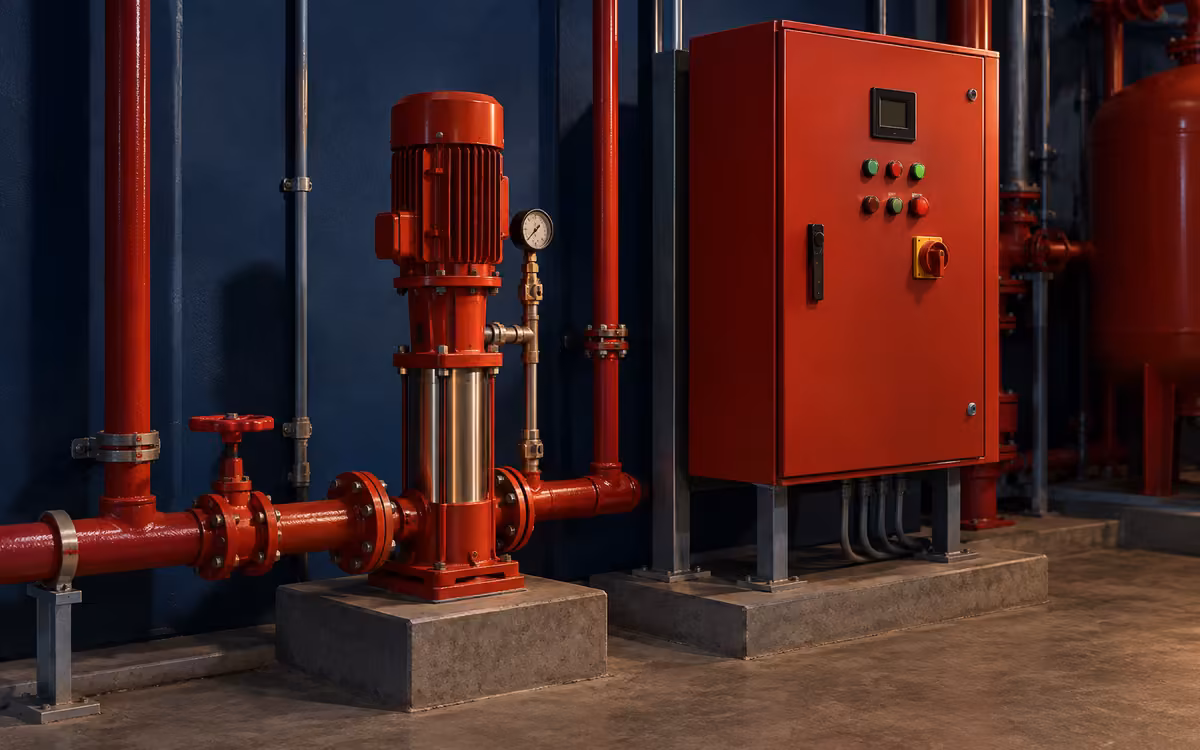

Bomba Jockey de Presurización — Red Contra Incendio
bomba-jockey-ci-5hp
Bomba jockey para mantener presión en red contra incendio; su curva, potencia y controlador se determinan por ingeniería y fabricante seleccionado.
Tecnología
Arranque automático por presostato al detectar caída de presión — sin intervención humana
Catálogo completo — 4 modelos Elige el equipo de hidrantes contra incendio
Elige el equipo de hidrantes contra incendio
para tu operación.
Cada modelo está certificado por laboratorio acreditado con número de serie verificable con fábrica, y se entrega con ficha técnica y manifiesto de cumplimiento NFPA por partida para licitación.
¿Necesitas una configuración específica o un modelo concreto para tu corporación? Cotizamos la configuración exacta con ficha técnica y manifiesto de cumplimiento NFPA por partida.
Comparativa técnica
Los 4 modelos
Los 4 modelos
cara a cara.
Compara tipo, norma y especificaciones de toda la línea Hidrantes contra incendio para elegir el modelo correcto según el escenario de tu brigada. Cada modelo se entrega con número de serie verificable y ficha técnica para licitación.
| Modelo | Tipo | Norma | Tipo de sistema | Ideal para |
|---|---|---|---|---|
| Gabinete Contra Incendio Tipo I — Red de Mangueras | Red Hidráulica | NFPA 14 · NOM-002-STPS-2010 | Gabinete de manguera | Red diseñada por proyecto |
| Gabinete Contra Incendio Tipo II — Red de Mangueras | Red Hidráulica | NFPA 14 · NOM-002-STPS-2010 | Gabinete de conexión de manguera | Instalación interior diseñada |
| Válvula OS&Y — Control de Red Contra Incendio | Red Hidráulica | NFPA 13 · NFPA 20 | Válvula de control OS&Y | Control y sectorización |
| Bomba Jockey de Presurización — Red Contra Incendio | Red Hidráulica | NFPA 20 | Bomba de mantenimiento de presión | Red con bomba principal diseñada |
Preguntas frecuentes · Hidrantes contra incendio
Lo que más nos
Lo que más nos
preguntan sobre hidrantes contra incendio.
¿Tu duda no aparece? Escríbenos por WhatsApp con el detalle de tu operación — te asesoramos sobre el modelo y la configuración correctos para tu brigada.
Consulta técnica gratis¿Cuál es la norma NFPA para hidrantes?
NFPA 14 para sistemas de montantes y mangueras, NFPA 24 para la red privada e hidrantes exteriores y NFPA 25 para su mantenimiento.
¿Cada cuánto se revisa un hidrante?
NFPA 25 pide inspecciones periódicas y pruebas de flujo en hidrantes privados; el programa exacto lo define el tipo de sistema. Recomendamos revisión visual mensual por la brigada.
¿Cuántos tipos de hidrantes hay?
Los principales son de pared en gabinete, columna húmeda, columna seca, toma siamesa e hidrante urbano.
¿Un hidrante sustituye al extintor?
No. Son equipos complementarios de prevención y extinción; la NOM-002 sigue exigiendo extintores.
