Un rociador contra incendio es un dispositivo que descarga agua automáticamente sobre el fuego cuando el calor alcanza su temperatura de activación. También se les llama sprinklers, aspersores o rociadores automáticos. Conectados a una red de tuberías con suministro de agua, forman el sistema de rociadores: la protección contra incendios más eficaz para controlar un incendio en su etapa inicial en inmuebles comerciales, industriales y de uso residencial.
Cada rociador tiene un elemento sensible al calor, normalmente una ampolla de vidrio con líquido o un fusible metálico, que mantiene cerrada la boquilla. No es un sensor de humo o calor electrónico: cuando el incendio eleva la temperatura del entorno, la ampolla se rompe, el tapón se libera y la descarga de agua golpea el deflector, que la distribuye sobre el área protegida. El agente extintor es el agua.
Se activan uno por uno: sólo abren los rociadores expuestos al calor del incendio, no todos los del edificio. Por eso el daño por agua es mucho menor que el de un incendio sin control.
El flujo de agua mueve un detector de flujo que envía la señal de alarma al panel y a la central de monitoreo.
La red se mantiene presurizada con el suministro de agua y las bombas contra incendio; la bomba jockey compensa pequeñas fugas.
| Tipo de rociador | Cómo se instala | Dónde se usa |
|---|---|---|
| Colgante (pendent) | Hacia abajo, bajo plafón o tubería | Oficinas, comercios, hoteles |
| Rociadores montantes (upright) | Hacia arriba, sobre la tubería expuesta | Naves industriales y bodegas sin plafón |
| Oculto (concealed) | Con cubierta decorativa al ras del plafón | Hoteles, centros comerciales y oficinas corporativas |
| De respuesta rápida (QR) | Elemento térmico de activación más rápida | Hospitales, hoteles, escuelas y ocupación de riesgo ligero |
| ESFR (supresión temprana) | Gran caudal para suprimir, no sólo controlar | Almacenes de alta estiba |
| Lateral (sidewall) | En muro | Pasillos y habitaciones |
Tubería húmeda: la red está llena de agua y descarga en cuanto se activa un rociador. Es el sistema más común.
Tubería seca: hay aire a presión en la tubería y el agua entra al abrir un rociador; se usa donde hay riesgo de heladas.
Rociadores de acción previa (preacción): el agua sólo entra a la tubería cuando el sistema de detección confirma el incendio; protegen centros de datos, archivos y áreas sensibles al daño por agua.
Sistemas de diluvio: rociadores abiertos que descargan agua en toda el área al mismo tiempo; para riesgos donde el fuego se propaga muy rápido.
Suministro de agua: cisterna o tanque y bombas contra incendio.
Válvulas de control supervisadas (OS&Y) y válvula de alarma o riser.
Red de tuberías principales, ramales y conexiones.
Rociadores automáticos.
Detector de flujo, supervisión de válvulas y conexión al sistema de alarma.
Toma siamesa para que los bomberos alimenten el sistema.
La NFPA 13 regula el diseño e instalación de los sistemas de rociadores en edificios comerciales, industriales y residenciales; la NFPA 25 regula su inspección, prueba y mantenimiento para asegurar su desempeño. En México, la NOM-002-STPS-2010 exige sistemas fijos de protección contra incendio en los centros de trabajo de riesgo de incendio alto, y la autoridad local o la aseguradora pueden pedirlos por el tipo de inmueble.
El área máxima que cubre cada rociador depende del riesgo de la ocupación y del tipo de rociador, y la define la NFPA 13. El número exacto, el diámetro de las tuberías y el caudal de las bombas salen de la memoria de cálculo hidráulico, que se elabora con el plano del edificio.
Levantamiento y clasificación del riesgo.
Diseño y memoria de cálculo hidráulico.
Instalación de tubería, válvulas y rociadores.
Prueba hidrostática de la red y prueba de funcionamiento.
Inspección y mantenimiento periódicos conforme a NFPA 25: válvulas abiertas y supervisadas, rociadores sin pintura ni obstrucciones y pruebas de flujo.
El sistema de rociadores se complementa con extintores, hidrantes y gabinetes para el ataque manual, y con la detección y alarma para avisar a los ocupantes. Juntos forman el sistema contra incendio del inmueble.
tyco-tyb-pendant
Rociador Tyco Serie TY-B colgante, de cobertura estándar y respuesta estándar, disponible en factores K hasta 8.0 para ocupaciones de riesgo ligero, ordinario y extra.
Tecnología
Orientación colgante para descarga bajo el deflector
tyco-tyb-upright
Rociador Tyco Serie TY-B vertical, de cobertura y respuesta estándar; la familia se ofrece con factores K hasta 8.0 para riesgos definidos por el diseño de rociadores.
Tecnología
Configuración upright de la Serie TY-B
tyco-tyjv-pendent-concealed

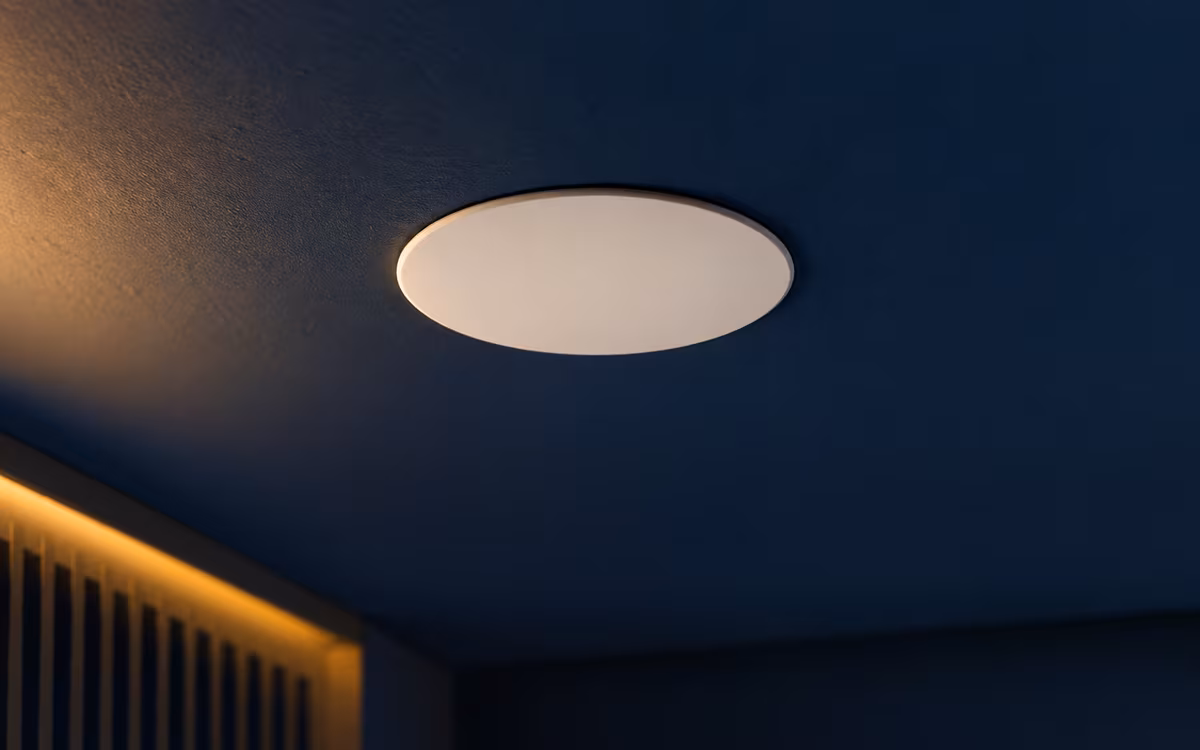

Rociador Tyco RFII TY3531 oculto y colgante, K-5.6, de respuesta rápida y cobertura estándar para riesgo ligero u ordinario conforme a sus aprobaciones.
Tecnología
SIN TY3531
tyco-ty3131-respuesta-rapida
Rociador Tyco TY3131 de la Serie TY-FRB: vertical, K-5.6, cobertura estándar y respuesta rápida para riesgos ligero y ordinario dentro de la documentación del fabricante.
Tecnología
SIN TY3131 con orientación vertical
tyco-ty315-esfr
Rociador Tyco TY315 de la Serie TY-B: vertical, K-5.6, cobertura estándar y respuesta estándar para ocupaciones comerciales definidas por su diseño de protección.
Tecnología
SIN TY315: orientación vertical
viking-vk100-estandar
Rociador Viking VK100 Micromatic vertical, K-5.6, de respuesta estándar y bulbo de vidrio para ocupaciones de riesgo ligero, ordinario o extra según sus aprobaciones.
Tecnología
SIN VK100 de orientación vertical
valvula-osy-nfpa-20
Válvula de control OS&Y para red contra incendio; tamaño, listado, supervisión y accesorios dependen del fabricante y diseño aprobado.
Tecnología
Vástago exterior visible — el inspector comprueba el estado abierto/cerrado a distancia sin herramienta
Cada modelo está certificado por laboratorio acreditado con número de serie verificable con fábrica, y se entrega con ficha técnica y manifiesto de cumplimiento NFPA por partida para licitación.
¿Necesitas una configuración específica o un modelo concreto para tu corporación? Cotizamos la configuración exacta con ficha técnica y manifiesto de cumplimiento NFPA por partida.
Compara tipo, norma y especificaciones de toda la línea Rociadores contra incendio para elegir el modelo correcto según el escenario de tu brigada. Cada modelo se entrega con número de serie verificable y ficha técnica para licitación.
| Modelo | Tipo | Norma | Tipo de sistema | Cobertura / Cap. | Listado | Ideal para |
|---|---|---|---|---|---|---|
| Rociador Tyco TY-B Colgante (Pendant) Respuesta Estándar | Rociadores | NFPA 13 | Rociador TY-B colgante de cobertura estándar | No publicado | UL/cUL Listed; FM Approved, según configuración | Riesgo ligero, ordinario o extra según el diseño |
| Rociador Tyco TY-B Vertical (Upright) Respuesta Estándar | Rociadores | NFPA 13 | Rociador vertical (upright) | No publicado | UL/cUL Listed; FM Approved, según configuración | Ocupaciones de riesgo ligero, ordinario o extra |
| Rociador Tyco RFII TY3531 Oculto Colgante K-5.6 | Rociadores | NFPA 13 | RFII TY3531 concealed pendent | Cobertura estándar | UL/cUL Listed; FM, NYC, VdS y LPCB, según configuración | Riesgo ligero u ordinario |
| Rociador Tyco TY3131 Vertical K-5.6 de Respuesta Rápida | Rociadores | NFPA 13 | TY-FRB TY3131 vertical, respuesta rápida | No publicado | Consultar TFP171 y el listado de la configuración | Riesgos ligero y ordinario definidos por el proyecto |
| Rociador Tyco TY315 Vertical K-5.6 de Respuesta Estándar | Rociadores | NFPA 13 | TY315 vertical, cobertura estándar | No publicado | Consultar TFP152 para la configuración | Riesgos definidos por NFPA 13 y la hoja técnica |
| Rociador Viking VK100 Vertical K-5.6 de Respuesta Estándar | Rociadores | NFPA 13 | VK100 Micromatic vertical | No publicado | Consultar certificados UL y FM de Viking | Riesgo ligero, ordinario o extra según aprobación |
| Válvula OS&Y — Control de Red Contra Incendio | Rociadores | NFPA 13 · NFPA 20 | Válvula de control OS&Y | No publicado | No publicado | Control y sectorización |
¿Tu duda no aparece? Escríbenos por WhatsApp con el detalle de tu operación — te asesoramos sobre el modelo y la configuración correctos para tu brigada.
Consulta técnica gratisNo. Se activan con el calor: la ampolla se rompe al alcanzar su temperatura. El humo lo detectan los detectores del sistema de alarma.
No, salvo en un sistema de diluvio. En los sistemas húmedo, seco y de preacción sólo abren los rociadores que reciben el calor del incendio.
Son el mismo dispositivo. Aspersor y sprinkler son otras formas de llamar al rociador automático contra incendio.
La NOM-002-STPS-2010 pide sistemas fijos en los centros de trabajo de riesgo alto; además, el reglamento local, el tipo de ocupación o la aseguradora pueden exigirlos.
Según el programa de inspección, prueba y mantenimiento de la NFPA 25 y el programa anual del centro de trabajo; registramos cada servicio en bitácora.
